14HY PG32

遙控窗簾、微型數控設備、中央空調調節閥、機器人、柔巾機、舞臺燈光、電腦座便器專用閥門電機、電動廣告、可調角度望遠鏡、辦公設備、家用電器、自動執行器。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

G-AA003

所屬分類

步進減速電機系列

數量

庫存:



產品描述

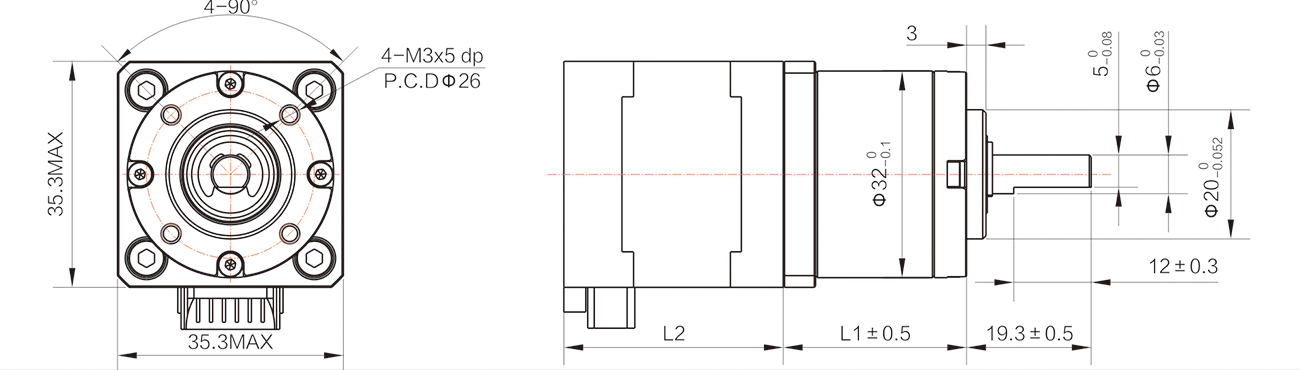

外形尺寸

齒輪箱清單

級數 Number of stages	1 stages reduction	2 stages reduction	3 stages reduction	4 stages reduction	5 stages reductior
減速比 Reduction ratio	3.7,5.2	13.7,19.2,26.9	50.9,71.2,99.5,139	189,264,369 516,721	699,977,1367 1911,2672
齒輪箱長度 Gearbox length"L"mm	22.7	28.4	34.5	40.8	47.1
最大額定力鉅 Max.Running torque	5kgf.cm	10kgf.cm	25kgf.cm	25kgf.cm	25kgf.cm
最大損壞扭矩 Max.Gear breaking torque	15kgf.cm	30kgf.cm	75kgf.cm	75kgf.cm	75kgf.cm
效率 Gearing eficiency	90%	81%	73%	65%	59%

馬達參數

馬達型號 Motor name	引出線數 Lead wires #	相電壓 Rated Voltage (V)	相電流 Rated current (A)	相電阻 Resistance per phase(Ω)	相電感 Inductance per phase(mH)	保持轉矩 Holding torque (mN.m)	定位轉矩 Detent torque (mN.m)	轉動慣量 Rotor inertia (g.cm2)	電機重量 Motor mass (g)	機身長度 L2max (mm)
14HY013PG32-xx	4	12	0.4	30	30	140	10	12	150	26
14HY101PG32-xx	4	43	0.75	5.7	9.5	110	12	20	180	34
14HY301PG32-xx	4	12	0.4	30	20	70	8	10	90	20
14HY507PG32-XX	4	10	0.4	25	30	100	11	14	160	30.5

減速后的輸出力矩=馬達力矩×減速比×齒輪傳動效率；輸出轉速=馬達轉速/減速比。
