24HD（60 1.8°）系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
A-A009
所屬分類
兩相步進電機
數量
-
+
庫存:
0
產品描述

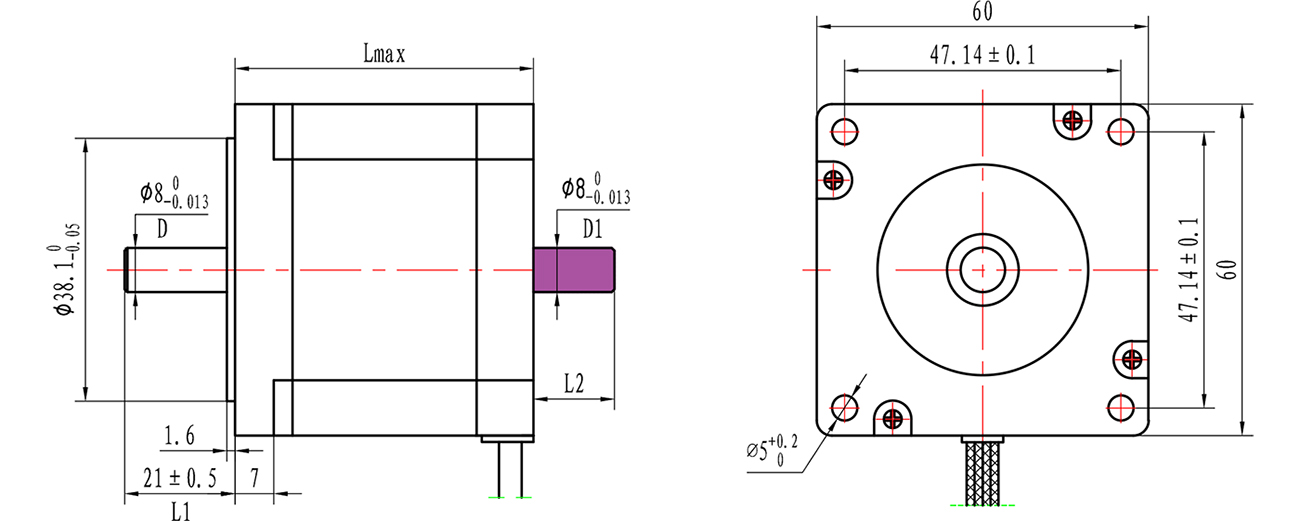

外形尺寸(單位:mm)
技術參數
| 型號 |
引出線數 # |
相電流 A |
相電阻 Ω |
相電感 mH |
保持轉距 mN. m |
轉動慣量 g. cm2 |
電機重量 g |
機身長度L mm |
| 24HD101Y-20 | 4 | 3 | 1.8 | 6.6 | 1800 | 580 | 750 | 54 |
| 24HD107Y-1 | 6 | 2.5 | 0.9 | 1.32 | 950 | 580 | 750 | |
| 24HD401-1 | 4 | 4 | 0.65 | 2.4 | 3000 | 840 | 1400 | 86 |
| 24HD407-1 | 6 | 3 | 1.3 | 2.4 | 2100 | 840 | 1400 | |
| 24HD301-26B | 4 | 2 | 4 | 16 | 4000 | 1080 | 2000 | 110 |
| 24HD306Y-35B | 4 | 2 | 3.2 | 10.8 | 3500 | 1080 | 2000 |
注：電機型號只為參考，詳細外形聯系我司

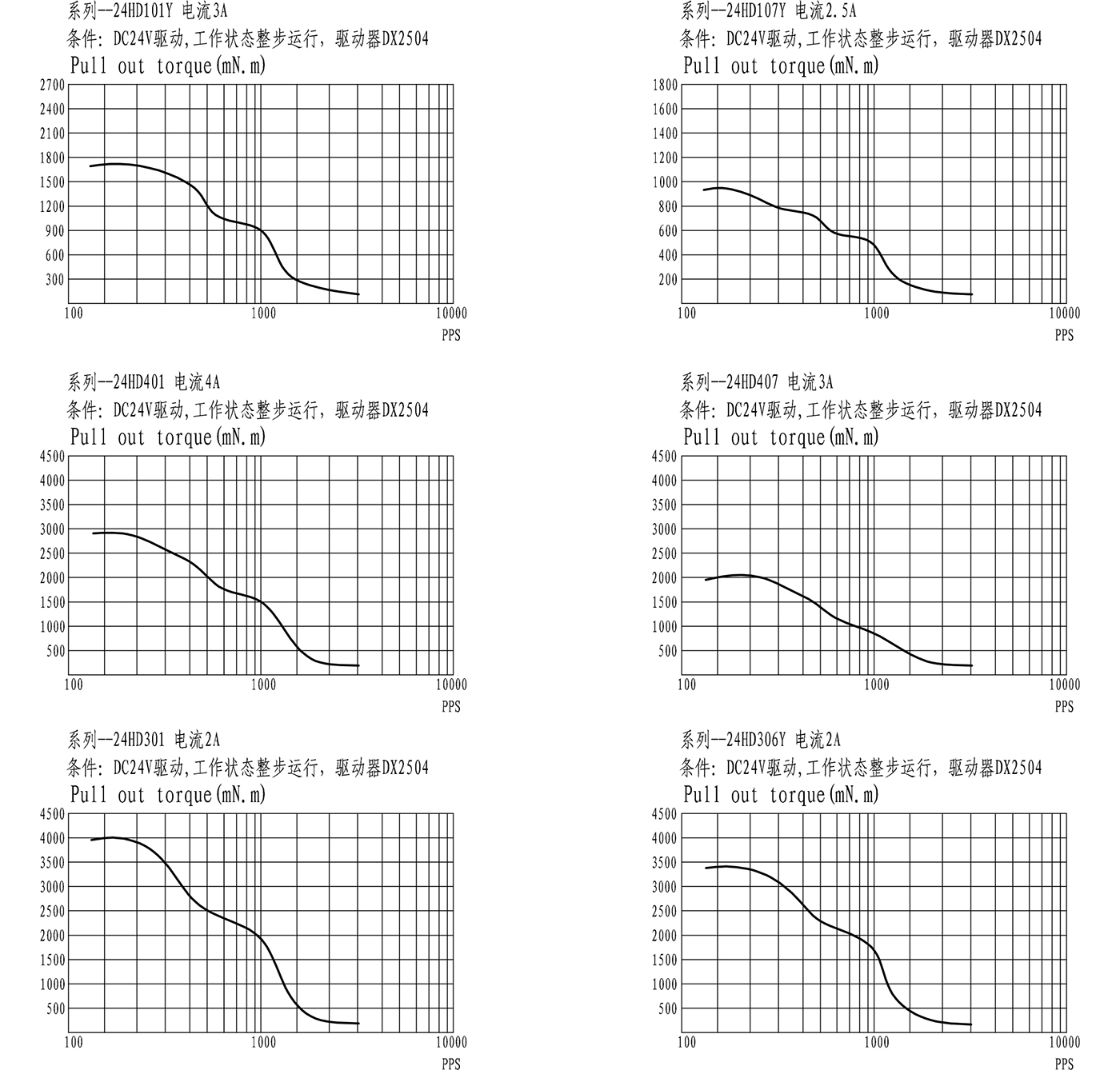

矩頻特性
未找到相應參數組，請于后臺屬性模板中添加
