FF-030 PG16

光學儀器、調焦照相機、指紋鎖、自動節能器、水表IC卡、玩具禮品、辦公設備、家用電器、自動執行器等。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

G-AC0003

所屬分類

直流減速電機系列

數量

庫存:



產品描述

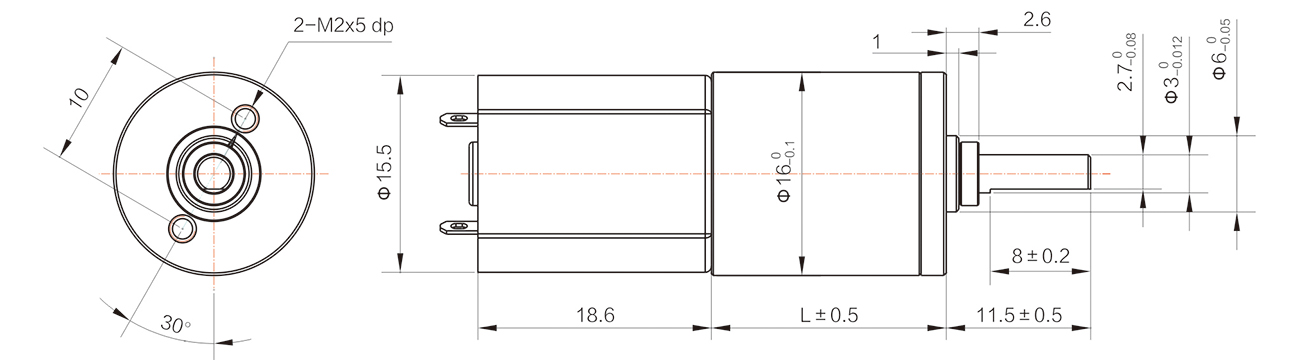

外形尺寸

齒輪箱清單

級數 Number of stages	1 stages reduction	2 stages reduction	3 stages reduction	4 stages reduction	5 stages reduction
減速比 Reduction ratio	4	14,19,20,24,29	76,84,89,104,128,157	333,370,389,455 561,690	1386,1460,1621,1707 1798,2102
齒輪箱長度 Gearbox length"L"mm	14.9	18.7	22.5	26.3	30.1
最大額定力矩Max. Running torque	0.8kgf.cm	1.2kgf.cm	2.4kgf.cm	2.4kgf.cm	2.4kgf.cm
最大損壞扭矩 Max.Gear breaking torque	2.4kgf.cm	3.6kgf.cm	7.2kgf.cm	7.2kgf.cm	7.2kgf.cm
效率 Gearing efficiency	90%	81%	73%	65%	59%

馬達參數

馬達型號 Motor name	額定電壓 Rated Volt (V)	空載 No load		負載扭矩 Load torque				堵轉扭矩 Stall torque
		Current	Speed	Current	Speed	Torque	Output power	Torque	Current
		A	r/min	A	r/min	gf.cm	w	gf.cm	A
FF-030PA-08250	2.5	≤0.028	4100	≤0.071	2900	2.1	0.062	7.4	0.18
FF-030PA-09210	4.7	≤0.045	9800	≤0.150	7400	4.0	0.31	17.0	0.47

減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
